概要

清華大学と深圳清華研究所が共同開発したモジュール式マイクロチャネル連続フロープロセスは、顔料レッド57の製造に革命をもたらします。✅ジアゾ化反応は約2分以内に完了 ✅液ホールドアップはトン単位からミリリットル/リットル単位に削減 ✅ジアゾニウム塩収率99%以上 | 顔料総収率99%以上 | 製品純度98%以上 ✅工場設置面積を75%以上削減 ✅廃液排出量を最小限に抑え、資源効率を向上

効率と本質的な安全性のバランス – 顔料レッド57合成における連続フロー技術の事例研究

染料および有機顔料は、ファインケミカルの重要な分野であり、繊維印刷、インク、塗料、プラスチック、ゴムなどの産業で幅広く利用されています。アゾ染料は、染料の総生産量および製品ポートフォリオの70%以上を占め、最も重要な染料カテゴリーです。その主要な反応であるジアゾ化反応とカップリング反応は非常に発熱性が高いため、混合効率、温度制御、および危険な中間体の管理に関して厳しい要件が課せられます。

従来型のバッチ式反応器でこのような反応を扱う場合、液ホールドアップが大きい、熱および物質移動能力が限られている、バッチ間の再現性が低いといった欠点がよく見られます。一方、マイクロ連続フロー技術は、液ホールドアップが少なく、熱および物質移動効率が高く、プロセス制御も精密であるため、ジアゾ化反応、カップリング反応、および類似の反応において顕著な利点を発揮します。

I. 従来型バッチ反応器プロセスの限界

多くの染料メーカーは依然として従来型のバッチ式反応器技術を採用している。ジアゾ化などの高リスク反応における主な課題は以下のとおりである。

熱および物質移動効率の制限

ジアゾ化反応では、反応温度を0～5℃に維持する必要がある。従来の反応器は容積が大きいものの、混合能力と熱伝達能力が限られている。局所的な高温箇所が発生しやすく、ジアゾニウム塩の分解や副反応の増加を引き起こし、製品の純度と収率を低下させる。

高リスク中間製品の大規模なオンサイト在庫

ジアゾニウム塩は熱に敏感な中間体であり、加熱すると分解しやすい。バッチ式反応器には通常、数トンから数十トンの反応液が収容される。工程に異常が生じた場合、大量の危険物質が保管されているため、重大な安全上のリスクが生じる。

製品の一貫性を維持するのが難しい

手作業による供給、温度変動、不均一な混合といった要因が複合的に作用することで、バッチ間の品質ばらつきが生じやすくなる。

II. 事例研究：顔料レッド57の連続フロー合成

1. 顔料レッド57の紹介

ピグメントレッド57は、高容量のナフトールレーキ顔料の一つです。ピグメントイエロー12、ピグメントブルー15とともに、有機顔料の「三本柱」として知られています。

その合成は主に3つの段階から構成される。

①ジアゾ化：4-アミノトルエン-3-スルホン酸は酸性条件下で亜硝酸ナトリウムと反応してジアゾニウム塩を生成する。

C₇H₈NO₃S + NaNO₂ + HCl → [C₇H₆N₂O₃S]⁺Cl⁻ + NaCl + 2H₂O‌‌‌‌‌‌ ;

② カップリング：ジアゾニウム塩は2-ヒドロキシ-3-ナフトエ酸とカップリング反応を起こす。

[C₇H₆N₂O₃S]⁺Cl⁻ + C₁₁H₈O₃ → C₁₈H₁₃N₂O₆S + HCl‌‌‌ ;

③ レーキ化：塩化カルシウムなどの金属塩を添加して、中間体を不溶性のレーキ顔料に変換する。

従来のバッチ式プロセスでは、亜硝酸ナトリウム溶液を0～5℃の厳密な温度制御下でゆっくりと添加してジアゾ化を行う必要があり、反応時間は3時間以上かかる。また、カップリング工程にも数時間を要する。

2. 連続フロープロセス

清華大学と深圳清華研究所の研究チームは、顔料レッド57のマイクロリアクターを用いた連続合成法を開発した。モジュール式のマイクロチャネルリアクターシステムは、ジアゾ化、カップリング、およびラッキングを連続的なワークフローに統合する。

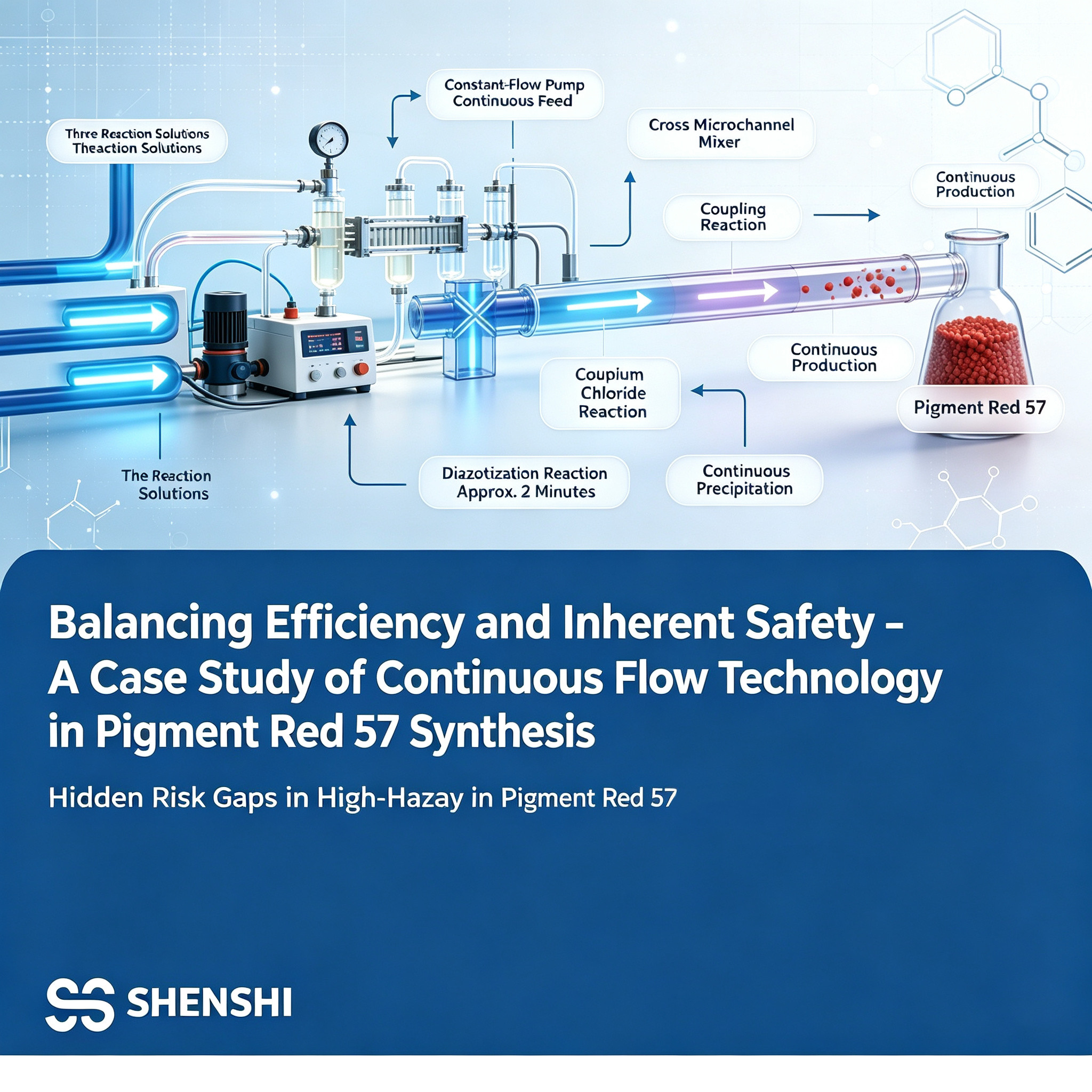

プロセスフロー：

（１）３種類の反応溶液が計量ポンプによってクロス型マイクロチャネルミキサーに連続的に供給される。

（２）マイクロチャネル内では迅速かつ均一な混合が行われ、ジアゾ化は約２分以内に完了する。

（３）生成したジアゾニウム塩は、次の反応ユニットに連続的に流れ込み、アルカリ性２－ヒドロキシ－３－ナフトエ酸溶液と結合する。

（４）連続生産を実現するために、塩化カルシウムを充填剤として導入する。

 性能向上は、マイクロチャネルリアクターの固有の特性に起因する。

（１）オンサイトの液体保持量は数ミリリットルから数リットルの範囲であり、従来の反応器の5,000～20,000リットルと比較して、危険な中間体の在庫を大幅に削減します。

（２）マイクロスケールチャネルにより拡散距離が短縮され、物質移動効率が１００〜１０００倍向上し、瞬時に均一な混合が可能になります。

（３）極めて高い比表面積により優れた熱伝達を実現。温度は±1℃以内に制御可能で、高発熱反応に対して安定した反応条件を提供します。

3．性能比較：マイクロ連続フロー反応器と従来型バッチ反応器の比較

比較結果によると、ジアゾ化時間は3時間以上から約2分に短縮され、危険液体の滞留量はトン単位からミリリットル/リットル単位に減少しました。同時に、製品の収率と純度が向上し、プラントの設置面積は75%以上削減され、廃棄物の発生量も大幅に削減されました。

ピグメントレッド57、BODIPY、ローダミンBなどの成功事例は、連続フロー技術が様々な染料および精密化学反応において有効であることが証明されており、その工学的応用範囲は絶えず拡大している。

マイクロ連続フロー技術の進歩は、ファインケミカル業界をより高い本質的安全性、安定した製品品質、そして生産効率の向上へと導いています。製造業者にとって、安定したスケールアップと長期的な安定操業を実現するには、成熟したプロセスルートと信頼性の高い設備を組み合わせる必要があります。

 Shenshi Microfluidicsは、マイクロ連続フロー技術および関連機器の研究開発に注力しています。当社の製品ポートフォリオには、マイクロチャネルリアクター、マイクロチャネルミキサー、モジュール式マイクロ反応ユニット、スキッドマウント型連続フローシステムが含まれます。お客様のプロセス要件に合わせて、医薬品、染料、環境保護、ファインケミカル、石油化学、新エネルギー、先端材料などの分野におけるグローバルな顧客向けに、統合的な連続合成ソリューションを提供しています。
